在大型離心式注水泵的維修過程中，電動扳手的拆裝螺絲是一項繁重的體力勞動。自電動扳手引進以來，這項工作已經機械化，工人的勞動強度大大降低。然而，在使用過程中，該設備逐漸暴露出使用壽命短的問題。據統計，每臺設備平均檢修10臺注水泵后不能繼續使用，設備利用率極低，成本消耗急劇增加，極大地影響了原油的生產進度。因此，利用現有的設備和技術條件來改進電動扳手，預計將設備的使用壽命延長到原來的兩倍，即從原來的電動扳手檢修注水泵10到20。

電動扳手失效的原因分析

電動扳手的工作原理是，電機通過行星齒輪機構減速后，將動力傳遞給沖擊頭。沖擊頭的兩個凸頭驅動扳軸通過扳軸爪旋轉，動力輸出由扳軸完成。電動扳手使用一段時間后，輸出功率開始下降。隨著設備的繼續使用，輸出功率繼續下降，直到無法工作。

通過解體觀察電動扳手，發現所有使用過的電動扳手的扳軸工作面無一例外磨損嚴重。

磨損后的工作面是與原工作面形成約45度角的斜面，在工作過程中會分散作用于扳軸的沖擊力。沖擊力分散后，電動扳手內部各部件

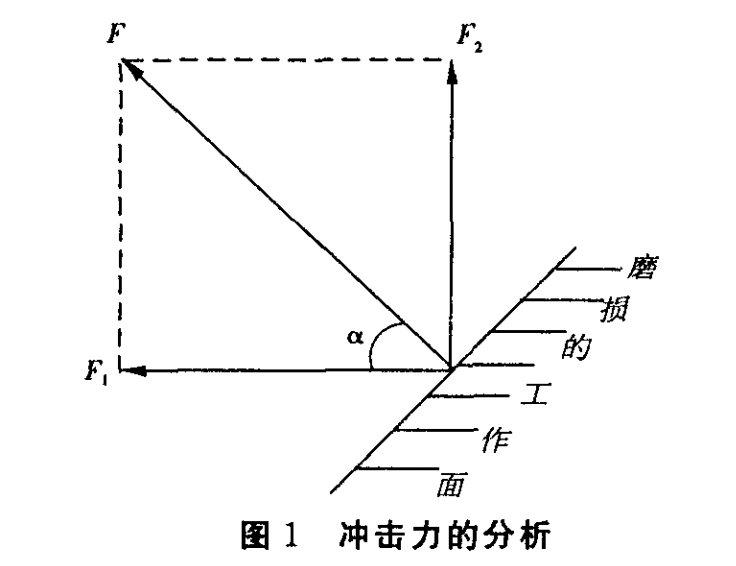

應力也發生了變化。沖擊力的分散如圖1所示。由于磨損面和工作面形成約45度角，a角也約為45度，此時F。一個F2和一個F≈0．7F。由此可見，如果磨損面分散沖擊力30%，與F相關的扭矩M也會相應降低，輸出功率也會減弱。分散的力F2沿軸向傳遞給扳軸，使扳軸

直接沖擊前殼體，導致鑄鐵前殼體工作條件惡化。不僅如此，力F2還將扳軸壓向殼體，使扳軸與殼體之間在短時間內產生較大的摩擦

摩擦扭矩MF。在正常工作狀態下，扭矩M只需克服外部阻力M（即松動和擰緊螺母的阻力矩）。工作面磨損后，不僅扭矩M本身被削弱，而且還克服了摩擦扭矩MF。當輸出功率不能克服這些阻力的聯合力時，電動扳手不能工作，這與電動扳手的故障過程一致。

制定對策通過論證，找出了設備故障的主要原因。只要解決磨損問題，就能有效延長電動扳手的使用壽命。由于扳軸磨損比沖擊頭嚴重得多，首先要解決扳軸磨損的問題。如果這個問題得到解決，沖擊頭的磨損問題就會得到解決。將整體扳軸改為拆分扳軸，扳軸的工作面可拆卸，使用一段時間后，可根據磨損情況進行更換。通過合理的加工工藝，活動工作面可單獨選用合適的材料，達到較高的機械性能。因此，選用高碳鋼進行中溫回火前淬火的熱處理工藝。這樣，加工后的活動工作面具有較高的硬度和一定的韌性，使其在受沖擊時不會斷裂。而且可以大批量加工，一次加工可以滿足長期更換的使用要求，非常方便。然而，這種方法應該保持扳軸的原始形狀和尺寸，

還需要安裝活動工作面，只能去除扳軸的部分基體金屬材料。必須進行受力計算，以確定這是否能滿足受力要求。電動扳手輸出扭矩為10000Nm，這種扭矩是通過作用在扳軸上的力偶實現的。由于扳軸工作面為矩形平面，工作面各點的應力尺寸和方向相同，為了便于計算，均勻分布的力可以集中在工作面的中心，如圖2所示。

彎曲應力公式用于圓圈2分裂扳軸的應力分析

扳軸爪在力F的作用下會產生彎曲應力。加工后的扳軸爪被削弱，其危險截面為A-A截面，用于應力計算。將扳軸爪簡化為如圖3所示的機械模型。

由此可見， 改進后扳軸危險截面的彎曲應力小于材料的允許應力，以滿足使用要求 。

效益分析

將電動扳手工作面改為拆分式， 磨損后可更換， 它可以大大延長其使用壽命。 根據當前使用壽命， 送貨加工費0.3 萬元 ， 每臺電動扳手的價值 2.1 萬元計算 ， 每次使用一個可以節省1.8的成本 萬元。 在今后 的使用中 ， 隨著大修泵參數的增加，經濟效益將繼續增加。
